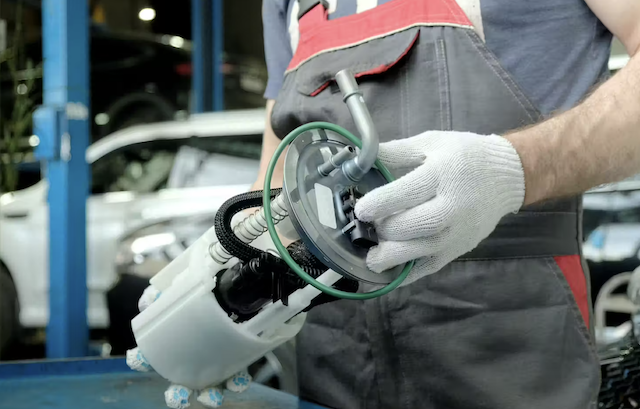

Электрический бензонасос — это важный компонент топливной системы современных автомобилей с инжекторным двигателем, который обеспечивает подачу горючего из бака к силовому агрегату. Его основное назначение заключается в создании необходимого давления для преодоления сопротивления топливопроводов и форсунок, а также поддержания требуемого расхода топлива, соответствующего режиму работы мотора. Агрегат обычно расположен внутри топливного бака или в непосредственной близости к нему в специальном модуле, что позволяет устройству эффективно перекачивать топливо из любого положения бака.
Конструкция изделия
Электрические бензонасосы представляют собой сложный узел, состоящий из таких основных компонентов:
- Электродвигатель. Компактный мотор постоянного тока приводит в движение насосную часть. Он питается от бортовой сети автомобиля через реле бензонасоса. Мощность может варьироваться от 50 до 200 Вт, в зависимости от типа и объема двигателя.
- Насосная часть. Насос может быть роторным — в нем вращающиеся лопатки создают области разрежения и нагнетания, обеспечивая перекачку горючего; лопастным — использует гибкие лопатки, которые под действием центробежной силы прокачивают бензин. Также выделяют вибрационный вид, работающий за счет движения мембраны, создавая пульсации, которые транспортируют топливо.
- Фильтр. Защищает насос от попадания грязи и других примесей из бензобака. Может быть грубой (сетка) или тонкой очистки (бумажный элемент).
- Корпус. Изготавливается из прочных материалов, таких как пластик или алюминий, обеспечивая герметичность всей конструкции.
- Датчик. Контролирует давление горючего в системе и передает информацию в блок управления двигателем (ЭБУ).
- Клапаны. Впускной и обратный клапаны регулируют направление потока и препятствуют его обратному ходу.
- Топливопровод. Соединяет бензонасос с топливной рампой, по которой бензин подается к форсункам.
- Глушитель шума. Снижает шум работы агрегата, расположенного в топливном баке.
- Система охлаждения. В некоторых моделях предусмотрена система охлаждения, которая может быть жидкостной или воздушной.
Как работает устройство
При включении зажигания или запуске двигателя питание подается на электродвигатель агрегата. Он приводит в движение насосную часть, которая создает разрежение в топливозаборнике. За счет этого бензин из бака поступает в насос. Далее горючее проходит через фильтр, очищается и подается в топливную рампу. Датчик постоянно контролирует давление топлива в системе. Если оно падает ниже допустимого уровня, ЭБУ отключает устройство. При повышении давления, например при сбросе газа, избыток топлива сбрасывается через регулятор давления обратно в бак. Таким образом, электрический бензонасос обеспечивает бесперебойную подачу бензина к ДВС под необходимым давлением, что гарантирует его эффективную работу.
